كيفية اختيار حجم الكابل المناسب لأنظمة تخزين الطاقة

اختيار حجم الكابل الصحيح هو خطوة حاسمة في تصميم وتركيب أنظمة تخزين الطاقة (وفاق سطيف). يؤثر التحجيم المناسب للكابل بشكل مباشر على سلامة النظام وكفاءته واستقرار الجهد والموثوقية على المدى الطويل. قد تؤدي الكابلات صغيرة الحجم إلى ارتفاع درجة الحرارة وانخفاض الجهد الزائد وفقدان الطاقة ، بينما تزيد الكابلات كبيرة الحجم من تكاليف النظام غير الضرورية.

لماذا يهم حجم الكابل في أنظمة تخزين الطاقة

في أنظمة تخزين طاقة البطارية ، تحمل الكابلات تيارات تيار مستمر وتيار متردد عالية لفترات طويلة. يضمن تحجيم الكابل الصحيح:

أداء مستقر للشحن والتفريغ على المدى الطويل

انخفاض فقدان الطاقة وتوليد الحرارة

الامتثال لمعايير السلامة الكهربائية

عملية موثوقة في أنظمة متوازية وعالية الطاقة

تكامل أسهل للنظام مع وحدات العاكسون وأجهزة الكمبيوتر

للمقاولين إبك والتركيب ، يساعد واضح كابل التحجيم التوجيه أيضا تقليل أخطاء التثبيت ومخاطر الصيانة بعد التثبيت.

العوامل الرئيسية التي تؤثر على اختيار حجم الكابل

قبل تحديد حجم الكابل ، يجب تقييم العوامل التالية:

1. مستوى جهد النظام (48 فولت ، 96 فولت ، 400 فولت ، 800 فولت ، إلخ.)

2. أقصى تهمة والتفريغ الحالي

3. طول الكابل ومسافة التثبيت

4. التكوين المتوازي (عدد وحدات البطارية)

5. درجة الحرارة المحيطة وبيئة التثبيت

6. الرموز والمعايير الكهربائية المحلية

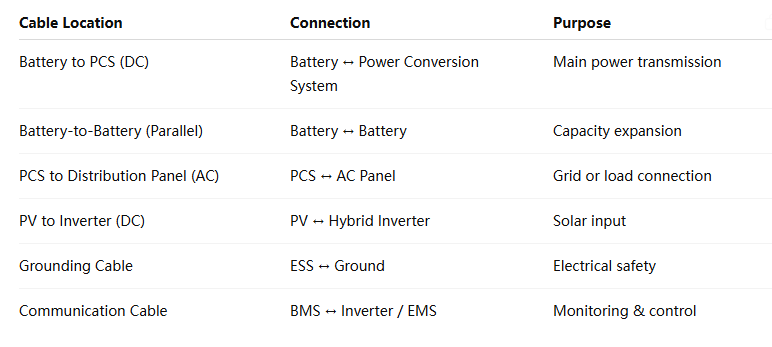

نقاط تطبيق كابل المشتركة في وفاق سطيف

تتطلب أنظمة تخزين الطاقة عادة كبلات في عدة نقاط اتصال رئيسية:

أحجام كابل التيار المستمر الموصى بها (البطارية إلى أجهزة الكمبيوتر)

تتعامل كبلات التيار المستمر مع تدفق الطاقة الأساسي في أنظمة تخزين الطاقة. يوضح الجدول أدناه نطاقات حجم الكابل شائعة الاستخدام بناء على نوع النظام والجهد.

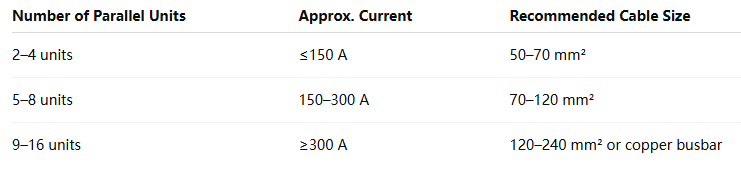

حجم كابل التوصيل المتوازي للبطارية

عند توصيل وحدات بطارية متعددة بالتوازي ، يزداد التيار بشكل ملحوظ. يجب قياس حجم الكابل وفقا لذلك.

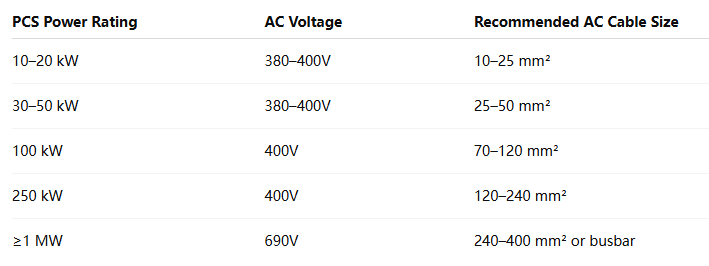

أحجام كابل التيار المتردد الموصى بها (أجهزة الكمبيوتر إلى لوحة التوزيع)

يعتمد اختيار كابل التيار المتردد على تصنيف طاقة أجهزة الكمبيوتر والجهد الناتج.

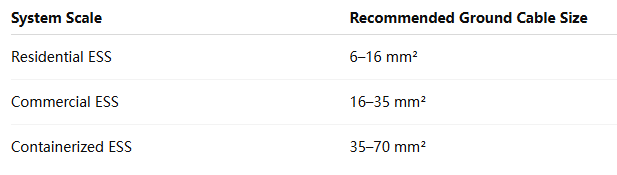

توصيات كابل التأريض

التأريض السليم ضروري لسلامة وفاق سطيف والامتثال.

أفضل الممارسات لاختيار كابل وفاق سطيف

حدد دائما حجم الكابل بناء على الحد الأقصى للتيار المستمر ، وليس الطاقة الاسمية

السماح بالهامش للتوسع في المستقبل في تصاميم وحدات وفاق سطيف

استخدام الكابلات النحاسية المعتمدة مع تصنيفات العزل المناسبة

تقليل طول الكابل للحد من انخفاض الجهد وفقدان الطاقة

اتبع توصيات الشركة المصنعة للعاكس والبطارية

خاتمة

يعد اختيار حجم الكابل المناسب لأنظمة تخزين الطاقة أمرا ضروريا للتشغيل الآمن والفعال والموثوق. من خلال فهم الجهد النظام ، والمتطلبات الحالية ، وسيناريوهات التثبيت ، يمكن إبس والتركيب تحسين أداء النظام بشكل كبير والحد من المخاطر على المدى الطويل.

تساعد الشركات المصنعة التي توفر إرشادات واضحة لحجم الكابل في تبسيط التثبيت وتحسين رضا العملاء عبر مشاريع الخدمات السكنية والتجارية والمرافق.

لمزيد من الموارد التقنية ، وأدلة تصميم النظام ، وحلول تخزين الطاقة ، زيارة الموقع الرسمي تخزين الطاقة سونيس واستكشاف لدينا مجموعة كاملة من بطارية ليثيوم ومنتجات وفاق سطيف.
