كيفية شحن بطاريات الليثيوم لأنظمة تخزين الطاقة الكهروضوئية?

لماذا لا يمكن شحن بطاريات الليثيوم مباشرة من الألواح الشمسية, الشبكة,أو المولدات?

في أنظمة تخزين الطاقة الكهروضوئية ، لا يمكن شحن بطاريات الليثيوم مباشرة بواسطة الألواح الشمسية أو الشبكة أو المولدات لأن مصادر الطاقة هذه توفر عادة جهدا وتيارا متقلبا قد لا يكون مناسبا لشحن البطارية. إليك السبب:

الجهد ومطابقة القضايا الحالية

الألواح الشمسية: تنتج الألواح الشمسية تيار مستمر (تيار مباشر) يتقلب مع شدة ضوء الشمس ودرجة الحرارة وخصائص اللوحة. هذا يجعل من الصعب مطابقة الجهد والتيار المتغيرين مع احتياجات الشحن المحددة لبطاريات الليثيوم ، مما قد يؤدي إلى الشحن الزائد أو الشحن المنخفض أو إتلاف البطارية. لذلك ، تتطلب الألواح الشمسية وحدة تحكم في الشحن أو عاكس لتنظيم الجهد والتيار لشحن البطارية.

الشبكة: تزود الشبكة التيار المتردد (التيار المتردد) ، بينما تتطلب بطاريات الليثيوم عادة التيار المستمر. قد يؤدي توصيل الشبكة مباشرة بالبطارية إلى عدم الكفاءة أو التلف. لحل هذه المشكلة ، يتم استخدام العاكسون لتحويل التيار المتردد إلى تيار مستمر ، مما يتيح الشحن المناسب للبطارية.

المولدات: مثل الشبكة ، تنتج المولدات أيضا التيار المتردد ، والذي قد يتقلب ، خاصة مع الأحمال المتغيرة. لذلك ، يجب أن تكون المولدات مجهزة بمعدل لتحويل التيار المتردد إلى تيار مستمر ثابت قبل شحن بطارية ليثيوم.

الحاجة إلى إدارة الشحن

عملية الشحن: تتطلب بطاريات الليثيوم بروتوكولات شحن دقيقة ، بما في ذلك التيار المستمر (سيسي) والجهد المستمر (كف) طرق الشحن ، لضمان السلامة وطول العمر. قد يؤدي الشحن الزائد أو ارتفاع درجة الحرارة أو الشحن المنخفض إلى تلف البطارية.

وحدات تحكم الشحن: تضمن هذه الأجهزة الاحتفاظ بتيار الشحن والجهد ضمن حدود آمنة ، مما يمنع الشحن الزائد أو التفريغ العميق ، ويطيل عمر البطارية.

نظم إدارة البطارية (بمس): بمس تراقب صحة البطارية ، بما في ذلك الجهد ، ودرجة الحرارة ، وحالة الشحن (سوك) ، وضمان البطارية تعمل بأمان وكفاءة أثناء الشحن.

مخاوف تتعلق بالسلامة يمكن أن يؤدي توصيل الألواح الشمسية أو الشبكة أو المولدات مباشرة ببطاريات الليثيوم إلى مخاطر أمان مختلفة:

الشحن الزائد: قد يؤدي التيار أو الجهد الزائد إلى إتلاف الهيكل الداخلي للبطارية ، مما قد يتسبب في نشوب حرائق أو انفجارات.

التفريغ العميق: قد يؤدي تيار الشحن غير الكافي إلى انخفاض الشحن ، مما قد يؤدي إلى تقصير عمر البطارية.

تلف البطارية: بدون الجهد المناسب والتنظيم الحالي ، يمكن أن يتعرض التركيب الكيميائي للبطارية للخطر ، مما يؤدي إلى فشل كامل.

الكفاءة والاستقرار معدات الشحن المتخصصة ، مثل العاكسون ، وأجهزة التحكم في الشحن ، ونظام إدارة المباني ، لا تحمي البطارية فحسب ، بل تعمل أيضا على تحسين كفاءة الشحن. تضمن هذه الأجهزة تخزين الطاقة الناتجة عن الألواح الشمسية بكفاءة في البطارية.

مبت (أقصى نقطة السلطة تتبع): هذه التكنولوجيا يحسن أداء الألواح الشمسية ، وضبط الشحن لتحقيق أعلى كفاءة ممكنة.

تيار مستمر مستقر: تتطلب كل من الشبكة والمولدات التحويل إلى تيار مستمر مستقر لتجنب التقلبات التي قد تلحق الضرر بالبطارية.

ما هي الآلات التي يمكن استخدامها لشحن بطاريات تخزين الطاقة?

عادة ما يتم شحن بطاريات تخزين الطاقة ، مثل تلك المستخدمة في الأنظمة الشمسية ، باستخدام معدات متخصصة. فيما يلي الأنواع الرئيسية:

العاكسون الشمسية: الجهاز الأساسي في نظام الطاقة الشمسية ، يقوم بتحويل طاقة التيار المستمر الناتجة عن الألواح الشمسية إلى تيار متردد. تأتي العديد من المحولات الكهروضوئية مع وظائف إدارة الشحن المدمجة ، مما يتيح تحويل وتخزين الطاقة الشمسية إلى بطارية تخزين الطاقة.

وحدات تحكم الشحن: تنظم هذه الأجهزة الجهد والتيار بين الألواح الشمسية وبطاريات تخزين الطاقة ، مما يضمن شحن البطارية بالمعدل الصحيح. إنها ضرورية لمنع الشحن الزائد أو الشحن المنخفض ، مما قد يؤدي إلى تقصير عمر البطارية. وحدات تحكم تهمة غالبا ما تكون من نوعين: مبت و بوم.

محولات هجينة: تدير هذه المحولات تدفق الطاقة بين الشبكة والألواح الشمسية وبطاريات التخزين. يمكن للعاكسات الهجينة التبديل بسلاسة بين مصادر الطاقة ، والتأكد من شحن بطارية التخزين على النحو الأمثل عندما تكون الشمس مشرقة ، واستخدام الشبكة عند الضرورة.

ثالثا-كيف هي بطاريات الليثيوم اتهم عبر العاكسون?

في نظام تخزين الطاقة الشمسية ، يتم شحن بطاريات الليثيوم من خلال محولات تتواصل مع نظام إدارة البطارية (بمس). يضمن هذا التفاعل أن يكون الشحن آمنا وفعالا ومصمما وفقا لاحتياجات البطارية.

العاكس والاتصالات البطارية

تسمح الأنظمة الحديثة بالاتصال بين نظام إدارة المباني والعاكس عبر بروتوكولات مثل 485 روبية أو علبة. وهذا يضمن أن البطارية سوك (حالة الشحن) ، والجهد ، ودرجة الحرارة يتم رصدها وتعديلها للشحن الأمثل.

يستفسر العاكس عن نظام إدارة المباني لتحديد حالة البطارية ، وبناء على المعلومات ، يقوم بضبط تيار الشحن والجهد ، مما يقلل من خطر الشحن الزائد أو ارتفاع درجة الحرارة.

عملية شحن العاكس مع الاتصالات

يقوم العاكس أولا بجمع البيانات من نظام إدارة المباني حول الجهد الحالي للبطارية وشركة نفط الجنوب.

يقوم بضبط تيار الشحن ويحافظ على وضع الجهد المستمر مع اقتراب البطارية من الشحن الكامل.

يعد التحكم في درجة الحرارة أمرا بالغ الأهمية أيضا ، وإذا أصبحت البطارية ساخنة جدا ، فإن نظام إدارة المباني سينبه العاكس لتقليل تيار الشحن لمنع ارتفاع درجة الحرارة.

بدون اتصال: المخاطر والعيوب إذا لم يتواصل العاكس ونظام إدارة المباني ، فيجب أن يعتمد العاكس على معلمات الشحن المحددة مسبقا. قد يؤدي ذلك إلى عدم الكفاءة أو مخاطر مثل الشحن الزائد أو الشحن المنخفض:

لن يتمكن العاكس من ضبط إستراتيجية الشحن الخاصة به بناء على بيانات الوقت الفعلي من البطارية.

بدون بيانات درجة الحرارة من نظام إدارة المباني ، يمكن أن يستمر العاكس في الشحن حتى في حالة ارتفاع درجة حرارة البطارية ، مما قد يؤدي إلى تلفها.

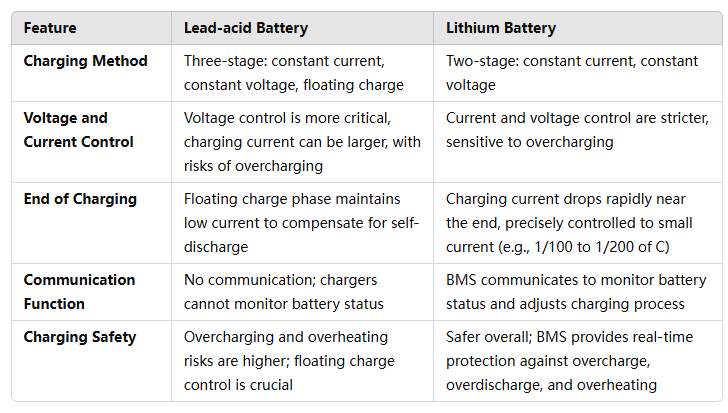

كيف تختلف استراتيجيات الشحن بين بطاريات الليثيوم وبطاريات الرصاص الحمضية?

تتميز بطاريات الليثيوم والرصاص الحمضية باستراتيجيات شحن مختلفة اختلافا جوهريا نظرا لاختلاف خصائصها.

عملية الشحن:

بطاريات الرصاص الحمضية: تستخدم عادة عملية شحن من ثلاث مراحل:

تيار مستمر (شحن بتيار ثابت),

الجهد المستمر (الشحن بجهد ثابت ، حيث ينخفض التيار),

تعويم (الحفاظ على الجهد عند مستوى أدنى لمواجهة التفريغ الذاتي).

بطاريات الليثيوم: استخدم عملية شحن على مرحلتين ، تتضمن:

تيار مستمر (سم مكعب): تيار ثابت حتى يصل جهد البطارية إلى الحد الأقصى.

الجهد المستمر (السيرة الذاتية): بمجرد اقتراب حد الجهد ، ينخفض التيار مع وصول البطارية إلى الشحن الكامل.

الجهد والتحكم الحالي:

حمض الرصاص: يتطلب إدارة دقيقة للجهد، حيث يمكن أن يؤدي الشحن الزائد إلى انبعاثات الغاز وتقليل عمر البطارية.

الليثيوم: تحتوي هذه البطاريات عادة على جهد أعلى لكل خلية (حوالي 4.2 فولت لكل خلية) وتحتاج إلى تحكم دقيق في الجهد لتجنب الشحن الزائد.

شحن السرعة والكفاءة:

يتم شحن بطاريات الرصاص الحمضية بشكل أبطأ ولا يمكنها التعامل مع تيارات الشحن العالية بكفاءة مثل بطاريات الليثيوم.

بطاريات الليثيوم أسرع في الشحن وأكثر كثافة في الطاقة ، مما يعني أنها يمكن أن توفر المزيد من الطاقة في مساحة أصغر ، لكنها تتطلب أنظمة إدارة شحن أكثر تقدما (مثل نظام إدارة المباني) لضمان السلامة.

خاتمة

يتطلب شحن بطاريات الليثيوم في أنظمة تخزين الطاقة الكهروضوئية معدات وطرق متخصصة. الشحن المباشر من الألواح الشمسية أو الشبكة أو المولدات غير فعال ويحتمل أن يكون ضارا بسبب عدم التطابق في الجهد والتيار. بدلا من ذلك ، تضمن الأجهزة مثل المحولات وأجهزة التحكم في الشحن ونظام إدارة المباني شحن بطاريات الليثيوم بكفاءة وأمان. علاوة على ذلك ، تختلف استراتيجيات الشحن لبطاريات الليثيوم اختلافا كبيرا عن بطاريات الرصاص الحمضية ، مما يجعل من الضروري استخدام معدات الشحن المناسبة لتحقيق الأداء الأمثل والسلامة.
